กระบอกไฮดรอลิกแบบต่างๆ

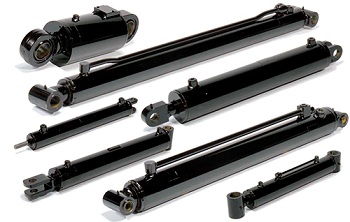

1. กระบอกสูบแบบมาตรฐาน (Standard Hydraulic Cylinder)

กระบอกสูบไฮดรอลิกแบบมาตรฐานเป็นรุ่นที่นิยมใช้ในงานอุตสาหกรรมทั่วไป มีโครงสร้างไม่ซับซ้อนมาก สามารถนำไปเทียบรุ่นกับกระบอกไฮดรอลิกไซส์มาตรฐานได้ ออกแบบมาให้ง่ายต่อการบำรุงรักษา สามารถเลือกการติดตั้งได้หลายรูปแบบ มีทั้งในรุ่นแรงดันต่ำ (Low pressure 70 bar) และในรุ่นแรงดันสูง (High Pressure 210 bar) มีขนาดเส้นผ่าศูนย์กลางตั้งแต่ขนาด 32 มิลลิเมตร ถึง 250 มิลลิเมตร ความยาวช่วงชัก (Stroke) ตั้งแต่ 10 มิลลิเมตร ถึง 2,500 มิลลิเมตร

2. กระบอกสูบแบบกลม (Welded Cylinder)

กระบอกสูบไฮดรอลิกแบบกลม (Welded Cylinder) หรือบางทีนิยมเรียกว่า แบบกลมเชื่อม พบมากในงานที่ใช้กับอุปกรณ์เคลื่อนที่ (Mobile) เช่นในรถเครน, เรือ, เครื่องบิน, รถขุดเจาะ เนื่องจากสามารถรับแรงดันได้สูงสุด 350 bar ในรุ่น High Pressure โครงสร้างของกระบอกสูบชนิดนี้จะถูกออกแบบให้เหมาะสมกับงานแต่ละประเภท มีเส้นผ่าศูนย์กลางตั้งแต่ ขนาด 32 มิลลิเมตร ถึง 600 มิลลิเมตร ความยาวช่วงชัก (Stroke) ตั้งแต่ 10 มิลลิเมตร ถึง 2,500 มิลลิเมตร

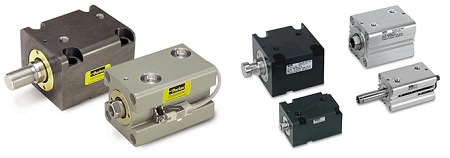

3. กระบอกสูบแบบคอมแพค (Hydraulic compact Cylinder)

กระบอกสูบไฮดรอลิกแบบคอมแพค (Hydraulic compact Cylinder) เหมาะกับงาน Automation, งานประเภท Clamp, งาน Jig เป็นต้น โครงสร้างของกระบอกชนิดนี้ส่วนใหญ่ทำจากอลูมิเนียม จึงมีแรงดันที่เหมาะสมกับการใช้งานของกระบอกชนิดนี้คือ 70 bar และมีช่วงชักที่ไม่ยาวมาก โดยความยาวช่วงชักของกระบอกชนิดนี้ไม่เกิน 100มิลลิเมตร กระบอกชนิดนี้เหมาะสำหรับการติดตั้ง Sensor เพื่อจับตำแหน่งของลูกสูบ
