สินค้ากระบอกนิวเมติกส์, กระบอกไฮดรอลิก
กระบอกนิวเมติกส์, กระบอกลม
กระบอกลมจะทำหน้าที่เปลี่ยนพลังงานลมให้เป็นพลังงานกล โดยมีลักษณะในการเคลื่อนที่เป็นเส้นตรง ตัวกระบอกลมมักจะทำด้วยท่อชนิดไม่มีตะเข็บ เช่น เหล็ก อลูมิเนียม ทองเหลือง สแตนเลส ขึ้นอยู่กับลักษณะงานที่ใช้ สำหรับก้านสูบอาจะทำด้วยสแตนเลสหรือเหล็กชุบผิวโครเมียม ที่เกลียวปลายก้านสูบจะทำด้วยกรรมวิธีรีดขึ้นรูป

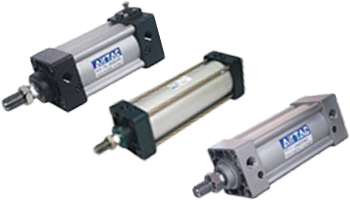

กระบอกลม ขนาดขนาดมาตรฐาน
กระบอกลม ขนาดมาตรฐาน (Standard Cylinders) ตัวกระบอกมีลักษณะโครงสร้างเป็นอลูมิเนียมร้อนเหลวที่ถูกแรงอัดผ่านตัวแม่พิมพ์ โดยภายในของกระบอกเป็นวงกลม ส่วนภายนอกอาจจะเป็นวงกลม หรือสี่เหลี่ยมก็ได้

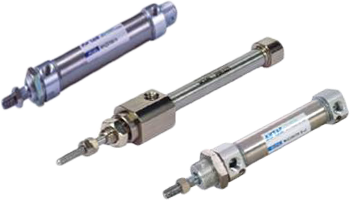

กระบอกลม ขนาดเล็ก
กระบอกลม ขนาดเล็ก (Mini Cylinders) เหมาะสำหรับงานที่ใช้แรงดันลมไม่มาก และมีพื้นที่จำกัด โดยกระบอกลมขนาดเล็กจะมีรูปแบบการทำงานให้เลือกหลายรูปแบบ เช่นแบบ Single Acting แบบ 2 ทาง, ทางเดียว และแบบแกนสองด้าน

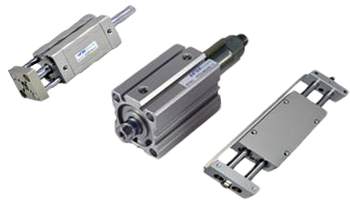

กระบอกลมคอมแพค
กระบอกลมคอมแพคจะมีขนาดที่เล็กทำให้การติดตั้งเป็นไปได้งานและใช้พื้นที่น้อย นอกจากนี้กระบอกลมคอมแพคยังมีหลายรุ่น หลายขนาดเพื่อให้เราได้เลือกใช้ให้เหมาะกับการใช้งานของแต่ละลักษณะงาน

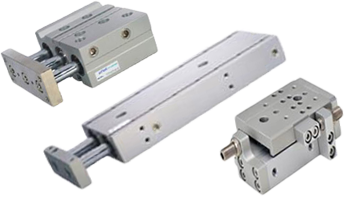

กระบอกลม แบบอื่นๆ
นอกจากกระบอกลมที่กล่างมาข้างต้นแล้ว ยังมีกระบอกลมประเภทอื่นๆอีก เช่น กระบอกลมแบบสามก้าน, กระบอกลมไม่มีแกน, กระบอกลมแบบแผ่นหมุน เป็นต้น
กระบอกไฮดรอลิก
กระบอกไฮดรอลิก (HYDRAULIC CYLINDERS,ACTUATORS) CJT SERIES
รายละเอียดกระบอกไฮดรอลิก รุ่น CJT SERIES ทั้ง 2 ชนิด
| ชนิดกระบอก | ความดันใช้งานปกติ MPa (PSI) | ขนาดกระบอกสูบ mm (Inches) | |
|---|---|---|---|
| แบบมาตรฐาน Standard Type |
CJT-35 | 3.5 (510) | 32-160 (1.26-6.30) |
| CJT-70 | 7 (1020) | 32-250 (1.26-9.84) | |
| CJT-140 | 14 (2030) | 32-250 (1.26-9.84) | |
| CJT-210 | 21 (3050) | 40-160 (1.57-6.30) | |
| แบบชุดสวิทซ์ Switch Set Type |
CJT-35L | 3.5 (510) | 32-80 (1.26-3.15) |
| CJT-70L | 7 (1020) | 32-125 (1.26-4.92) | |
| CJT-140L | 14 (2030) | 32.125 (1.26-4.92) | |
รายละเอียดกระบอกไฮดรอลิก (HYDRAULIC CYLINDERS,ACTUATORS) รุ่น CJT SERIES
| คำอธิบาย | แบบมาตรฐาน | แบบชุดสวิทซ์ | |||||
|---|---|---|---|---|---|---|---|
| CJT35 | CJT70 | CJT140 | CJT210 | CJT35L | CJT70L | CJT140L | |
| กระบอกสูบ mm (In.) | อ้างอิงจากตารางกระบอกสูบ | ||||||
| ความดันใช้งานปกติ MPa (PSI) | 3.5 (510) | 7 (1020) | 14 (2030) | 21 (3050) | 3.5 (510) | 7 (1020) | 14 (2030) |
| ความดันต่ำสุด MPa(PSI) | 0.1 (14.5) | 0.3 (43.5) | 0.3 (43.5) | 0.3 (43.5) | 0.1 (14.5) | 0.3 (43.5) | 0.3 (43.5) |
| ความเร็วในการทำงาน mm/s (In./s) | 8-300 (0.31-11.8) |
8-400 **1 (0.31-157) |
8-300 (0.31-11.8) |
8-300 (0.31-11.8) |
8-400**1 (0.31-15.7) |
||
| ระยะการชักสูงสุด mm (In.) **2 | 1800 (70.9) | 2000 (78.7) | 1600 (63.0) | 2000 (78.7) | |||
- ความเร็วในการทำงานจะแปลผันตามขนาดของลูกสูบ
- ระยะชักสูงสุดจะแปลผันตามขนาดของลูกสูบ หรืออาจจะมากกว่าและน้อยกว่าสามารถดูจากตาราง
ตารางการเลือกกระบอกไฮดรอลิก รุ่น CJT SERIES
| กระบอกสูบ mm (In.) | แบบมาตรฐาน | แบบชุดสวิทซ์ | |||||
|---|---|---|---|---|---|---|---|
| CJT35 | CJT70 | CJT140 | CJT210 | CJT35L | CJT70L | CJT140L | |
| 32 (1.26) | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | |
| 40 (1.57) | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 |
| 50 (1.97) | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 |
| 63 (2.48) | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 |
| 80 (3.15) | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 |
| 100 (3.94) | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | |
| 125 (4.92) | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | |
| 140 (5.51) | 〇 | 〇 | 〇 | ||||
| 150 (5.91) | 〇 | 〇 | |||||
| 160 (6.30) | 〇 | 〇 | 〇 | 〇 | |||
| 180 (7.09) | 〇 | 〇 | |||||
| 200 (7.87) | 〇 | 〇 | |||||
| 220 (8.66) | 〇 | 〇 | |||||
| 250 (9.84) | 〇 | 〇 | |||||
รายละเอียดสวิทช์
| ประเภทสวิทช์ | ช่วงแรงดันไฟฟ้า ที่โหลด | ช่วงโหลดปัจุบัน | ความจุสูงสุด | ความยาว ของขดลวด | Indication Light | |
|---|---|---|---|---|---|---|
| สวิทช์ติดต่อ | X1, X5 (Lead Wire) | 5-120 V Ac | 5-20 mA AC 5-30 V DC |
2 VA (AC) 1.5 W (DC) |
10 m (AC) 100 m (DC) |
เมื่อเปิดสวิทช์ ไฟจะเปลี่ยนเป็นสีแดง |
| XA (Plug-in Connector) | 5-30 V DC | 5-120 V AC | 2 VA (AC) | 10 m | ||
| XB (Plug-in Connector) | 5-120 V DC | 5-30 V DC | 15 W (DC) | 100 m | ||
| สวิทช์สัมผัส | Y1, Y5 (Lead Wire) | 5-30 V DC | 5-30 V DC | - | 10 m | |
การติดตั้ง
| ประเภทสวิทช์ | ชื่อ | รูปแบบของการติดตั้ง | CJT35 CJT35L | CJT70 CJT70L | CJT140 CJT140L | CJT210 |
|---|---|---|---|---|---|---|
| LA | ขาคู่แบบติดด้านข้างกระบอก |  |
〇 | 〇 | 〇 | 〇 |
| LB | ขาคู่แบบติดหน้าหลังกระบอก |  |
〇 | 〇 | 〇 | |
| FA | หน้าแปลนตำแหน่งหน้า แบบสี่เหลี่ยมผืนผ้า |
 |
〇 | 〇 | 〇 | |
| FE | 〇 | 〇 | ||||
| FY | 〇 | 〇 | ||||
| FB | หน้าแปลนหลังแบบสี่เหลี่ยมผืนผ้า |  |
〇 | 〇 | 〇 | |
| FF | 〇 | 〇 | ||||
| FC | หน้าแปลนหน้าแบบสี่เหลี่ยมจตุรัส |  |
〇 | 〇 | ||
| FD | หน้าแปลนหลังแบบสี่เหลี่ยมจตุรัส |  |
〇 | 〇 | ||
| CA | ยึดท้ายแบบหูคู่ |  |
〇 | 〇 | 〇 | 〇 |
| CB | ยึดท้ายแบบหู 2 คู่ |  |
〇 | 〇 | 〇 | |
| TA | กระเดื่อง 2 แกน ตำแหน่งหน้า |  |
〇 | 〇 | 〇 | |
| TC | กระเดื่อง 2 แกน ตำแหน่งกลาง |  |
〇 | 〇 | 〇 | 〇 |
| SD | ไม่มีตัวติดตั้ง |  |
〇 | 〇 | 〇 | 〇 |
